1。 銅エッチングの定義と概要
銅エッチングは、銅の複雑な彫刻と加工を含むユニークなプロセスです。この手法により、銅をさまざまな美しいパターンや形に複雑に刻むことができ、私たちの生活の視覚的な魅力を高めます。この手法の背後にある原理は、特定のエッチング溶液が銅と反応して複雑な彫刻を達成する化学反応に依存しています。この技術は、アートワークの作成に広く使用されており、産業製造部門にも多くの利点をもたらしています。銅エッチングの本質は、化学反応を介して銅の表面の銅を選択的に除去し、特定のパターンを切り開くことです。
2。 エッチングの重要なパラメーター分析
エッチング因子：垂直エッチングの深さと横方向のエッチング幅、つまりエッチングの異方性との比率を測定します。
サイドエッチング：これは、片側の銅ホイルの最外端とエッチングプロセスの銅箔の最小エッジ、つまり横方向の銅箔の寸法変化との間の水平距離の変化を指します。
過度のエッチングがない場合、サイドエッチングは、下線幅と上線の幅の差の半分に等しくなります。ただし、過度のエッチングがある場合、サイドエッチングは、図Xに示すように、線の腰にある2つのアーク間の最小距離を指します。後のエッチングラインの形状に応じて、サイドエッチングはしばしばBURRサイズと呼ばれます。さらに、エッチング係数は、銅の厚さを副次的エッチングで除算することで計算できます。
3。 用語集
コーティング剤：エッチング溶液に追加された有機添加物。
水の流れが弱い場合、ラインの両側にフィルムアタッチメントを形成する可能性があり、したがって、ライン上の薬の侵食を減らし、側面侵食の影響を減らします。
4。 エッチングプロセスの詳細な説明

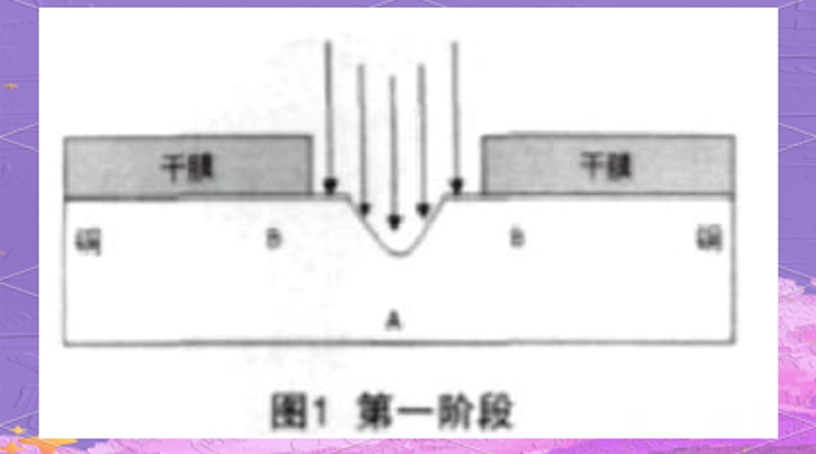

エッチングの初期段階では、ドライフィルムによって保護されていない銅が最初にエッチングされます。

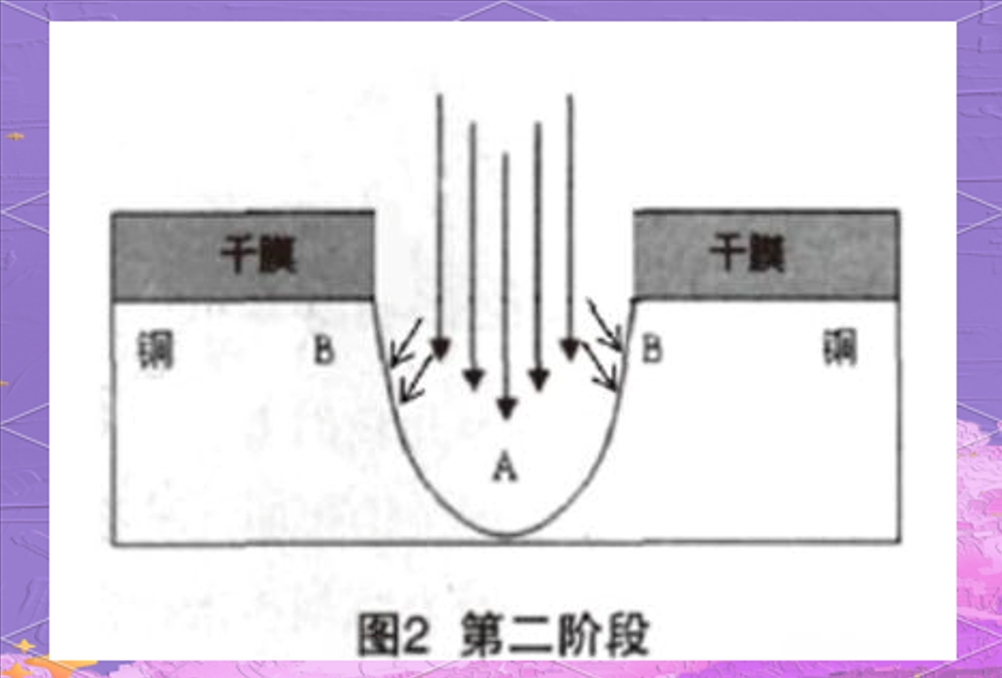

第2段階では、線間の銅層エッチングの完了が含まれます。その時点で、ライン間の銅が完全に除去されます。この段階では、エッチング溶液中の阻害剤と海岸保護者はまだ完全には有効ではないため、エッチング効率は主にエッチング機器の機能とエッチングパラメーターの影響を受けます。さらに、この段階でのエッチングプロセスには、縦方向と横方向の両方が含まれます。縦方向のエッチング能力の強度は、エッチングが銅層の底に到達できるかどうかに直接影響し、これがBURRのサイズに影響します。

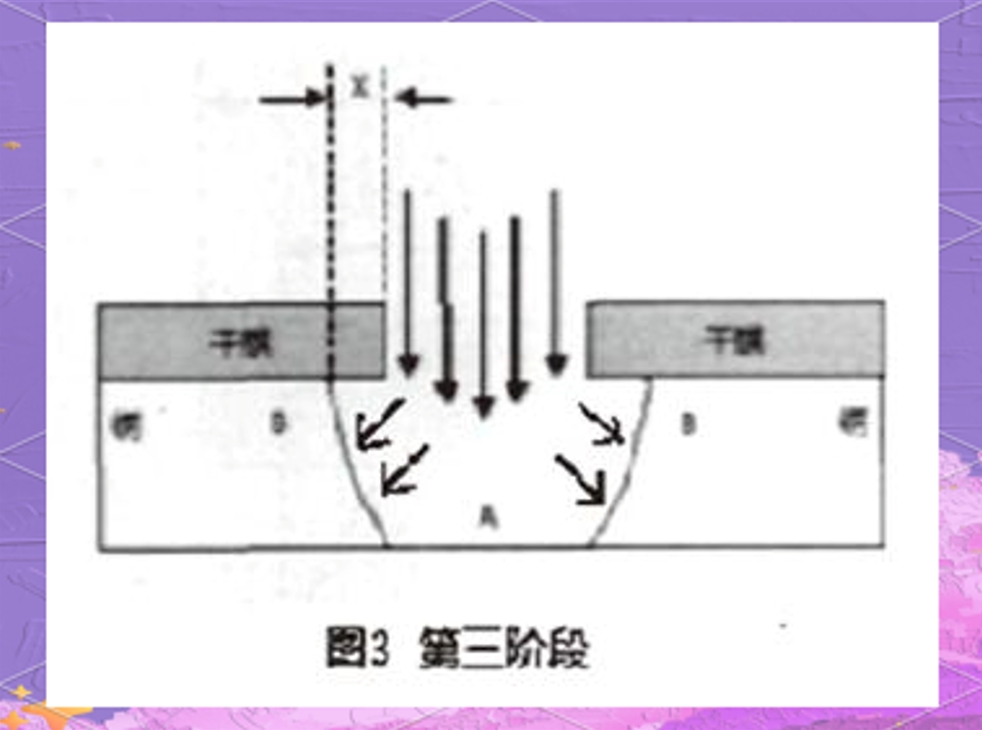

3番目の段階は、ライン形成フェーズで、その間に側面侵食が発生し始めます。
ポイントBでは、エッチング溶液中の海岸保護剤と阻害剤が機能し始め、エッチングの横方向の広がりを防ぎます。エッチングプロセスが継続するにつれて、溶液に容易に溶解しないCUCLの濃度が徐々に増加します。ドライフィルムのバリア効果により、ポイントBで新鮮な溶液が交換される速度は、ポイントAよりもはるかに遅く、エッチング速度が徐々に低下します。対照的に、ポイントAでの溶液の迅速な交換は、高いエッチング速度を維持します。エッチングプロセスが続くと、銅層が徐々に侵食され、エッチングの量が増加し、バリ層が減少します。
5 。エッチング効果の進化

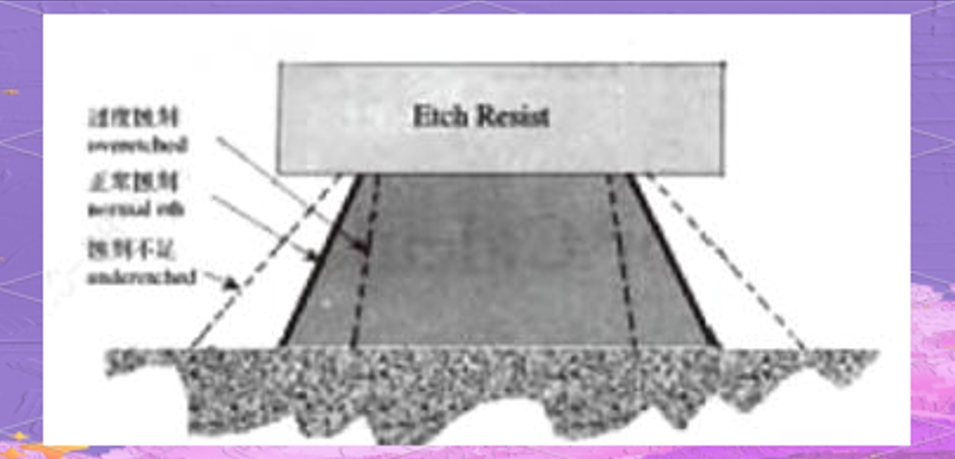

エッチングプロセス中に、時間の経過とともに、ラインの形状は、エッチング不足、通常のエッチング、および過剰獲得の3つの異なる状態を示します。過剰なエッチングの場合、Burr現象は実際に最小限に抑えられます。ただし、この時点で、ライン幅はすでにプリセット要件を下回っています。
この計算式によって明らかにされるエッチング因子は、エッチングプロセスの重要な要因、すなわち銅の厚さとサイドエッチングの比を明らかにします。エッチングプロセスでは、ラインの厚さが一定に保たれている場合、エッチング因子を改善するための鍵は、通常、Burrサイズと呼ばれる側留めのエッチングを減らすことにあります。
6。横方向の侵食に影響する要因。
Etching時間：エッチングマシンでの滞在時間が長くなるほど、回路の粗さを減らすためにエッチング量が大きくなります。
②装置のパフォーマンスとエッチングパラメーター：縦方向のエッチング能力が強いほど、Burrは小さくなります。
copper銅の厚さの差：同じエッチング条件下では、銅の厚さが厚くなるほど、ラインが大きくなります。
eetching溶液の組成：異なるサプライヤーからの海岸保護剤と阻害剤の組成の違いは、エッチング因子の結果に影響します。
copper銅の歯のサイズ：銅の歯が大きいほど、バリが大きくなります。
7。過剰獲得の改善方法。
Burrは過剰なエッチングで最も小さくなりますが、ラインの幅は必要よりも小さくなります。したがって、銅層の線の幅を増やしてBURRを補うことができ、BURRを改善するために過剰なエッチングを実行できます。ただし、過度の補償が暴露不良または不完全エッチングのリスクにつながる可能性があることに注意する必要があります。
